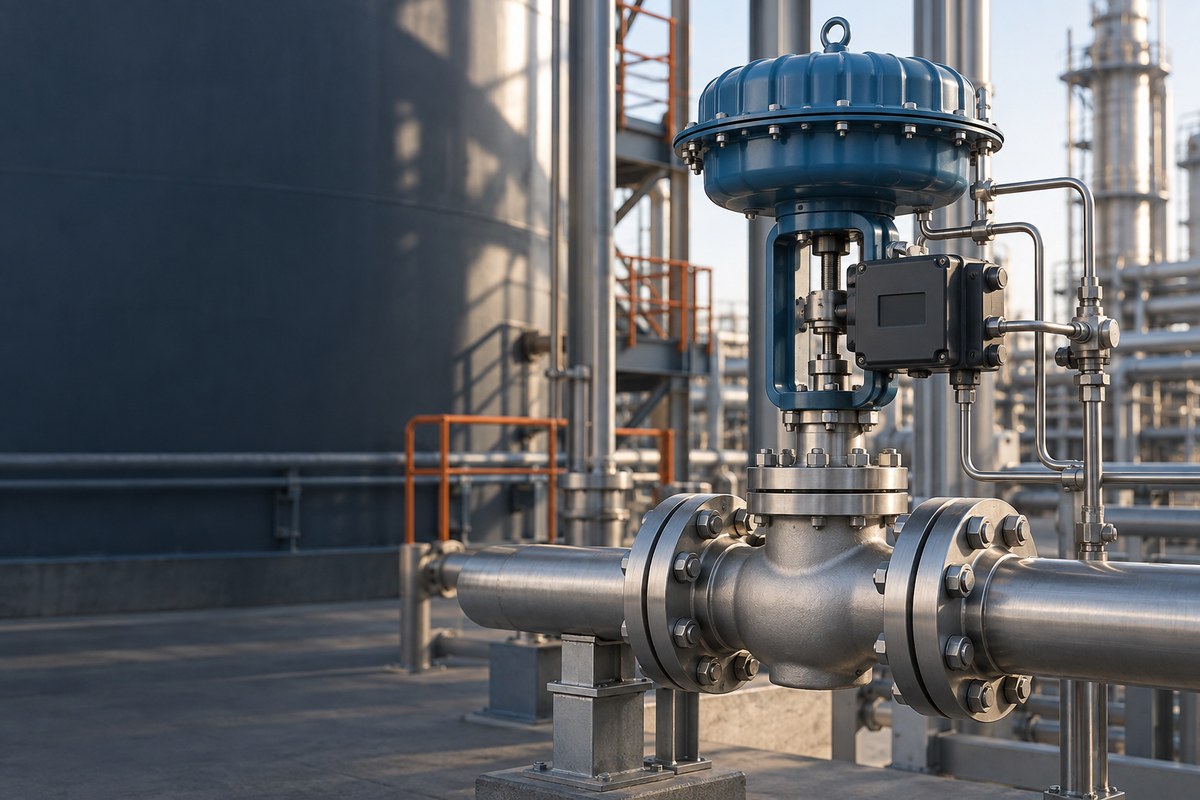

Valvole di controllo industriali: a globo, sfera, farfalla e rotative.
Le valvole di controllo modulano il fluido per mantenere portata, pressione, livello o temperatura al valore richiesto. Corpo, trim, attuatore e posizionatore formano un unico sistema.
La scelta nasce dal dimensionamento Kv/Cv, dalla caratteristica installata e dai casi minimo, normale e massimo: non dal solo diametro della tubazione.
La sezione di passaggio varia per governare la variabile di processo.
Caratteristica
Lineare, equipercentuale o rapida legano corsa e capacità.
Attuazione
Attuatore e positioner trasformano il segnale in posizione.
Processo
Fluido, Q, Δp, temperatura e sicurezza definiscono l'assieme.
COS'È
L'elemento finale che traduce il comando del regolatore in una variazione di flusso.
Il regolatore invia un segnale e il posizionatore porta otturatore, sfera o disco alla posizione richiesta. Il corpo contiene la pressione, il trim dosa il fluido e l'attuatore genera forza o coppia.
La qualità della regolazione dipende dall'intero assieme e dalla sua interazione con l'impianto.

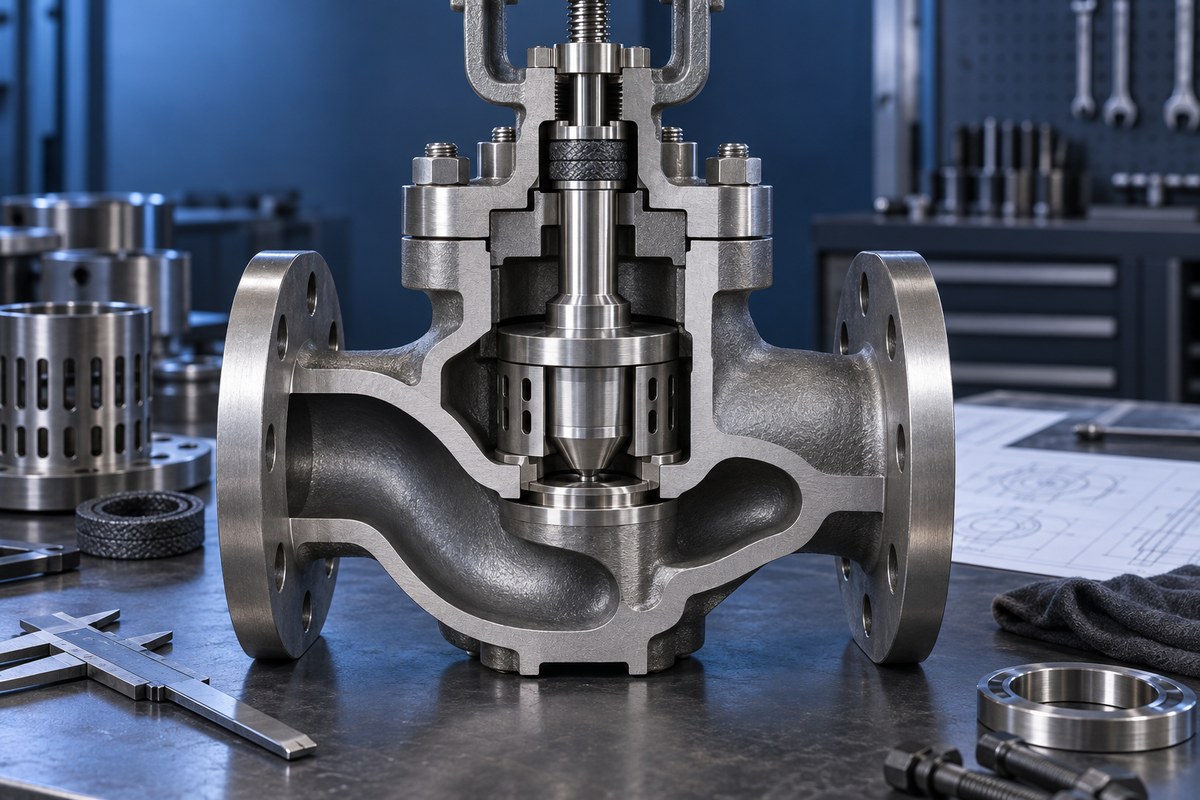

Otturatore, gabbia e sede costituiscono il trim.
COME FUNZIONA
Dal segnale di processo alla posizione effettiva.
01
Misura
Il regolatore confronta variabile e setpoint.
02
Segnale
Il comando pneumatico o elettrico raggiunge il positioner.
03
Posizione
L'attuatore genera corsa o rotazione con retroazione.
04
Modulazione
La sezione utile cambia e corregge il processo.
PRINCIPALI TIPOLOGIE
Architetture lineari e rotative per servizi differenti.
A globo
Corsa lineare, ampia scelta di trim e buona autorità.
Precisione · versatilità
A gabbia guidata
Stabilità e trim sostituibili per alte Δp.
Severe service
Sfera V-port
Alta capacità e ampio campo di regolazione.
Quarter-turn
A farfalla
Ingombro ridotto e grandi diametri.
Alta capacità
Rotativa eccentrica
Plug disassato, basso attrito e fluidi difficili.
Robustezza
A tre vie
Miscelazione o deviazione di due correnti.
Mixing · diverting
A membrana
Per fluidi corrosivi, ultrapuri o con solidi.
Contenimento
Autoregolatrice
Usa l'energia del fluido senza segnale esterno.
Semplicità

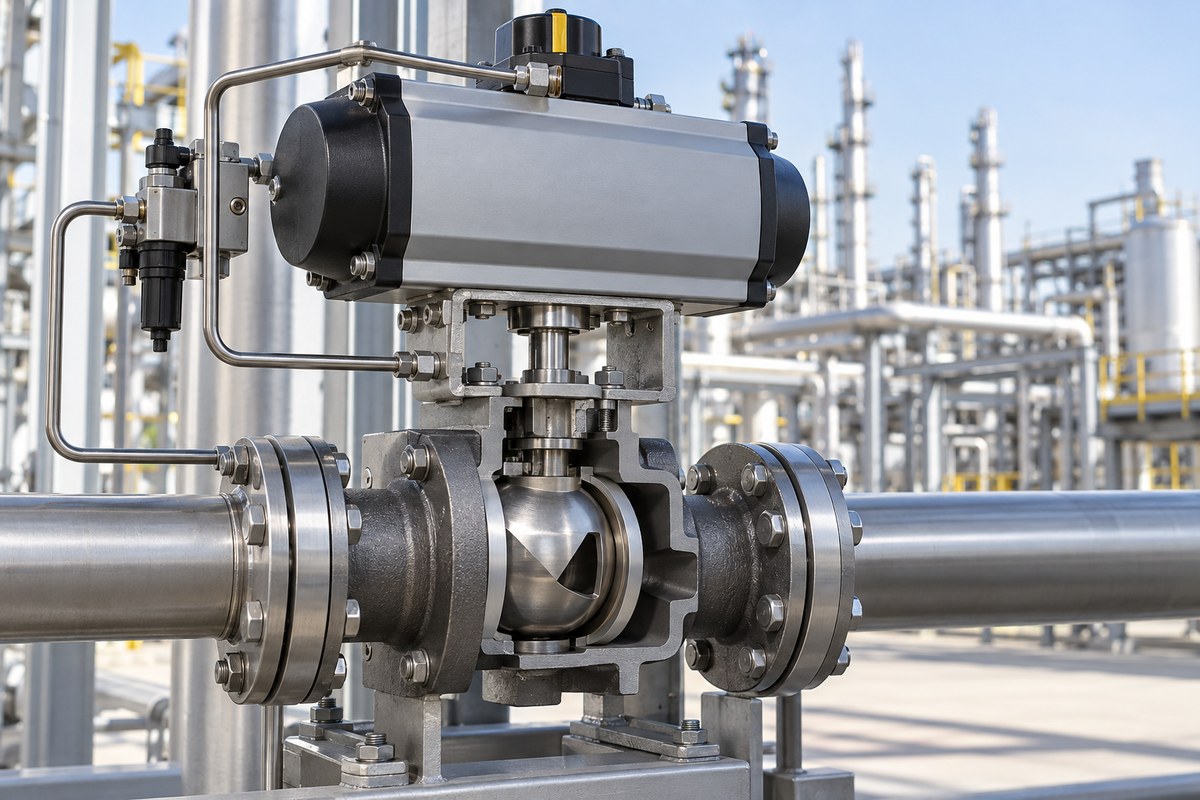

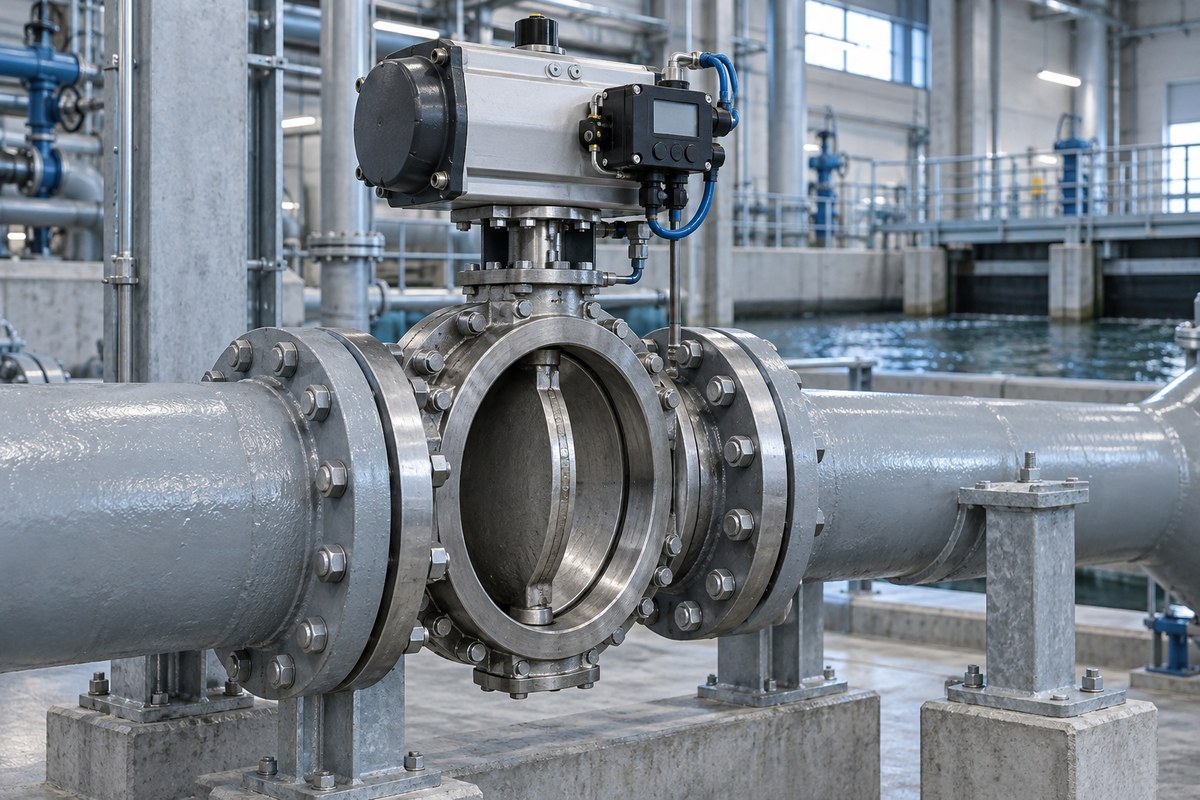

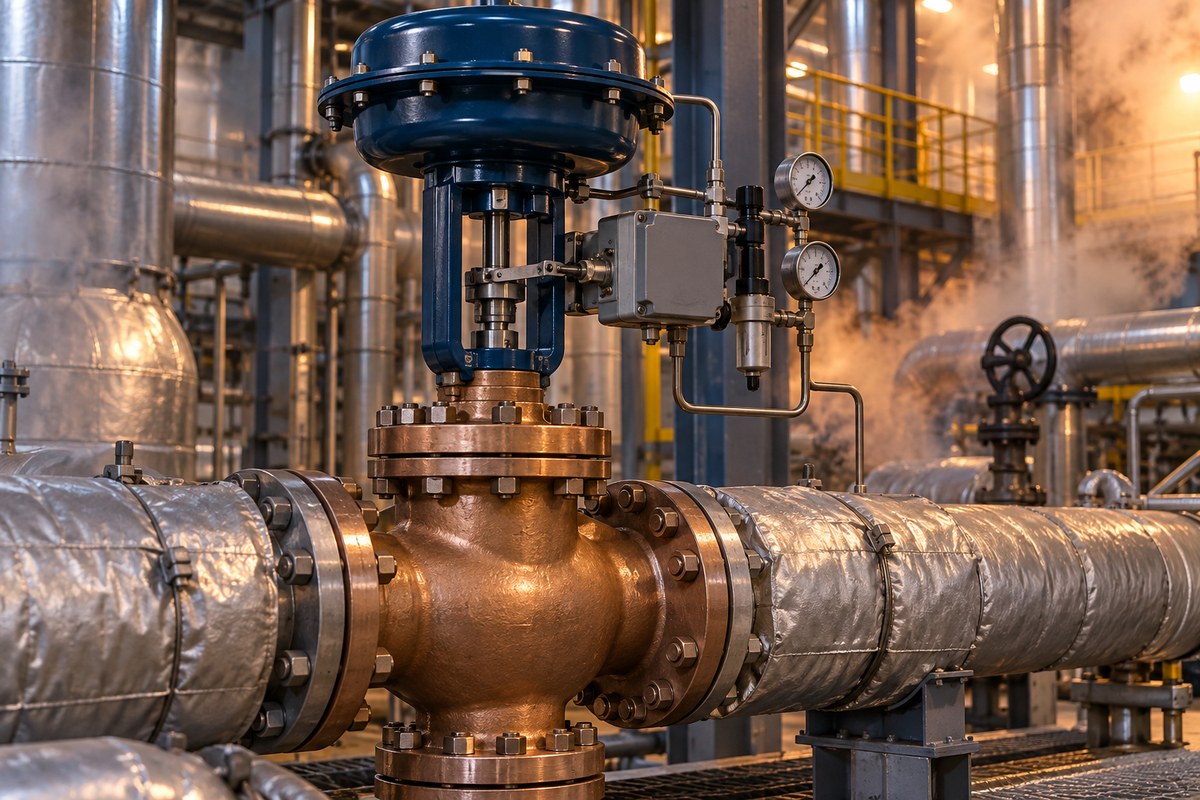

Globo per vaporeV-port ad alta capacitàFarfalla per grandi DN
APPLICAZIONI
La variabile da governare orienta la scelta.
01
Portata
Dosaggio di liquidi, gas e vapore.
02
Pressione
Riduzione, backpressure e antisurge.
03
Temperatura
Scambiatori e circuiti termici.
04
Livello
Serbatoi, colonne e separatori.
05
Miscelazione
Combinazione o deviazione di flussi.
06
Servizio severo
Cavitazione, flashing e rumore.

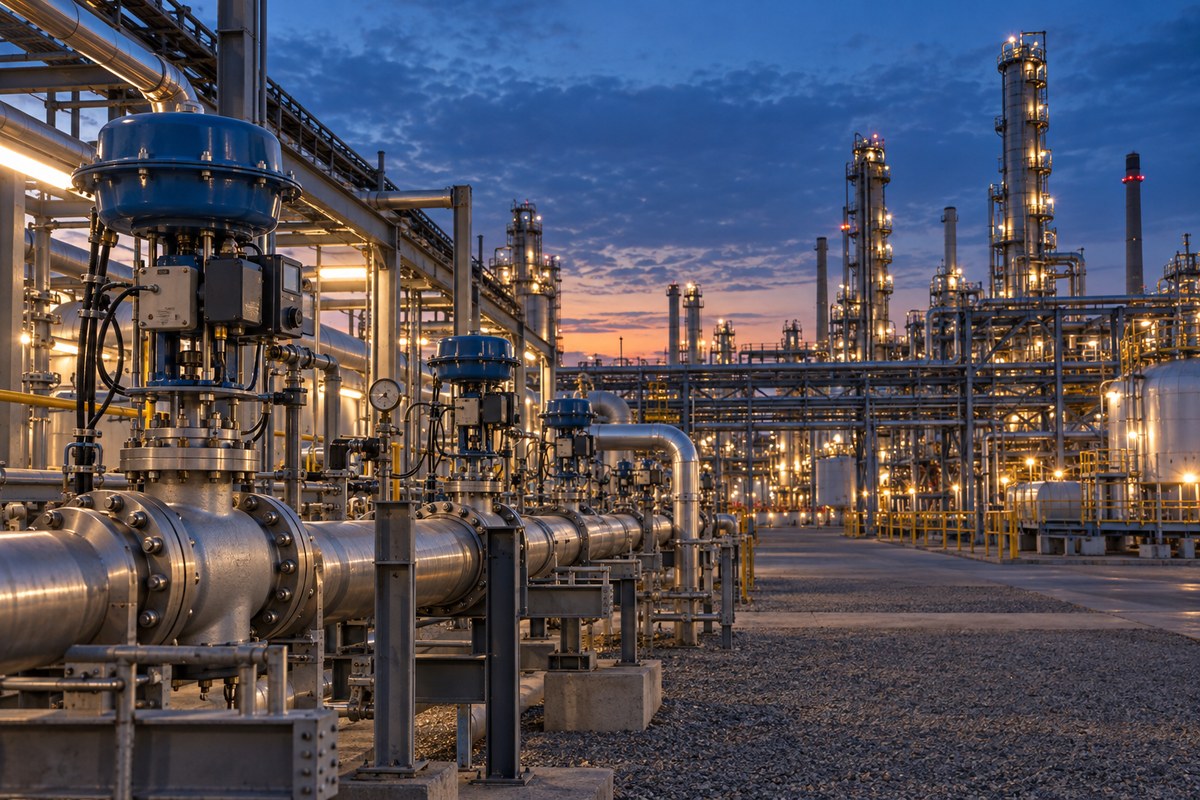

Automazione del flusso nei processi.
SETTORI
Dalla chimica all'energia, la valvola influenza continuità ed efficienza.
Chimica e petrolchimicaOil & gasEnergia e vaporeAcquaFood & beverageFarmaceuticoCartaHVAC
COME SCEGLIERE
Dimensionare tutti i casi operativi significativi.
1
Fluido
Stato, densità, viscosità, vapore, solidi e corrosività.
2
Q e pressioni
Minimo, normale e massimo con P1, P2 e temperatura.
3
Kv/Cv
Capacità e apertura utile sull'intera turndown.
4
Fenomeni critici
Choking, cavitazione, flashing, rumore ed erosione.
5
Caratteristica
Curva installata, autorità e dinamica del loop.
6
Sicurezza
Fail position, leakage ed emissioni.
PRESTAZIONI
Kv, rangeability e leakage descrivono aspetti diversi.
Kv / CvCoefficienti di capacità in sistemi unitari differenti.CaratteristicaLineare, equipercentuale o apertura rapida.RangeabilityRapporto tra massima e minima portata controllabile.LeakageTenuta a sede chiusa, distinta dalla modulazione.Dead bandAttrito, isteresi e giochi influenzano la risposta.Forza / coppiaL'attuatore deve superare carichi e attriti.
PROBLEMI REALI
Rumore, instabilità e usura richiedono diagnosi.
Cavitazione
Il collasso delle bolle produce rumore, vibrazioni ed erosione.
Flashing
Il liquido resta parzialmente vaporizzato a valle.
Rumore
Getti ad alta velocità possono richiedere trim e diffusori.
Stiction
Packing e attriti possono innescare oscillazioni.
Oversizing
Lavorare vicino alla chiusura peggiora il controllo.
Leakage
Usura e detriti vanno distinti dalla classe specificata.

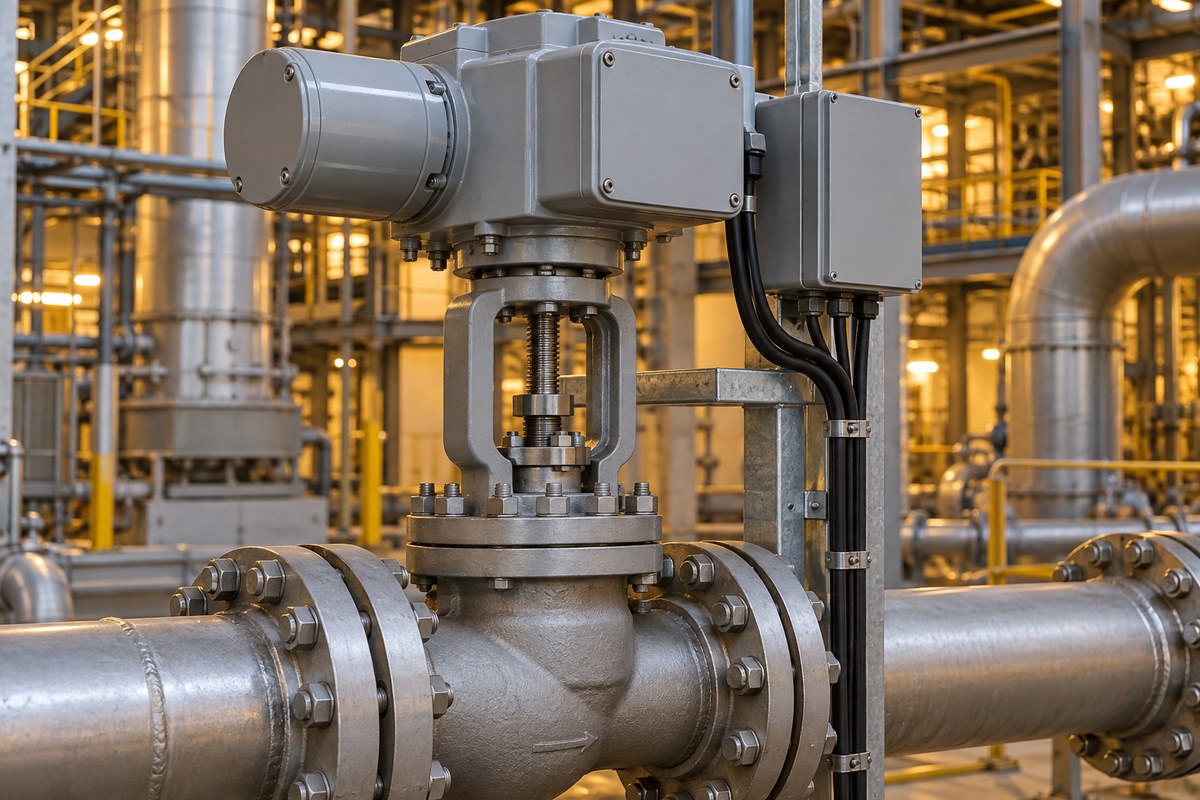

Attuatore, feedback e comando sono un sistema.
AUTOMAZIONE
La posizione di sicurezza è una scelta di processo.
Attuatori pneumatici, elettrici e idraulici coprono diverse esigenze di forza, velocità e disponibilità energetica.
Fail-close, fail-open o fail-in-place
Positioner, I/P, booster, solenoide e filtro-riduttore
4–20 mA, HART o fieldbus compatibili
Diagnostica di attrito, corsa e alimentazione
MATERIALI E NORME
Servizio, pressione ed emissioni definiscono la costruzione.
CorpoAcciaio al carbonio, inox, duplex e leghe.TrimRiporti duri e materiali anti-erosione/corrosione.Sedi e packingMetalliche o soffici, PTFE, grafite, live-loaded.IEC 60534 / ISA-75Dimensionamento, prove, rumore e prestazioni.TenutaIEC 60534-4 o ANSI/FCI 70-2 quando richiesto.ConformitàPED, ATEX/IECEx, SIL ed emissioni fuggitive.
Indica fluido, portate, pressioni, temperatura, funzione e segnali disponibili.
DAL PROCESSO ALLA SPECIFICA
CHECKLIST PREVENTIVO
Dati da preparare per una quotazione.
Fluido, stato, densità, viscosità e tensione di vapore
Portata minima, normale e massima
P1, P2 e temperatura per ogni caso
DN/NPS, PN/Class, connessioni e materiali
Caratteristica e rangeability
Leakage, fail position e tempo corsa
Alimentazione, segnale e protocollo
PED, ATEX/IECEx, SIL e certificati
ERRORI DA EVITARE
Sovradimensionare non offre automaticamente più sicurezza.
Scegliere sul DN
Il diametro linea non sostituisce il calcolo.
Usare un solo caso
Minimo e massimo possono cambiare il risultato.
Ignorare il Δp
Influenza cavitazione, rumore e coppia.
Separare l'assieme
Valvola, attuatore e positioner vanno verificati insieme.

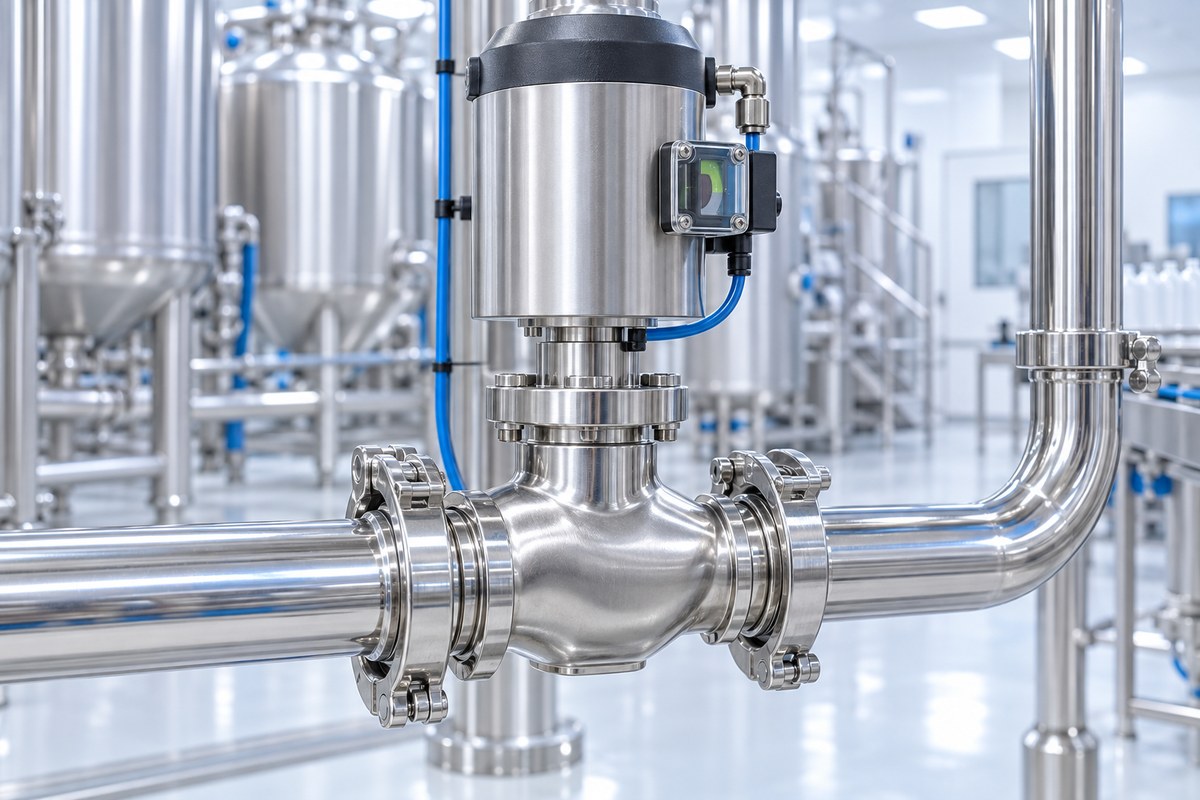

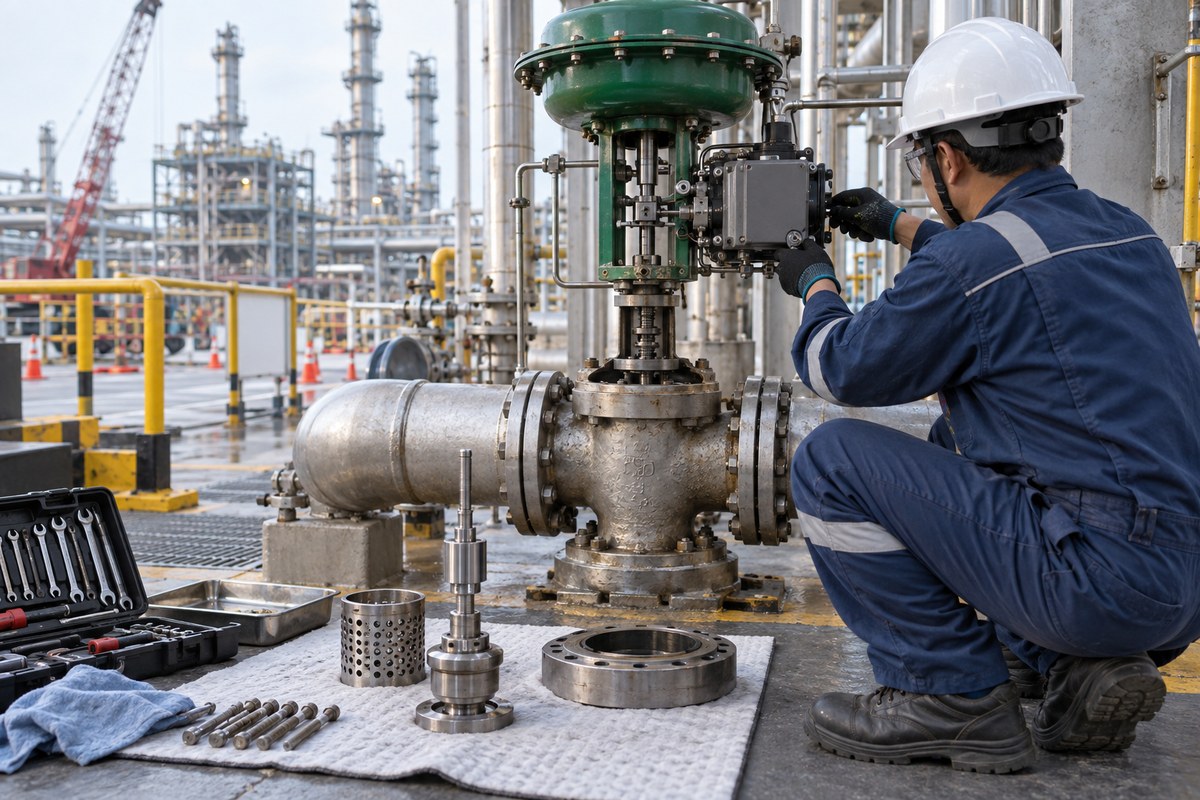

SanitariaFinitura e drenabilità per il processo.RotativaCapacità e robustezza.ManutenzioneTrim e positioner sotto controllo.
PRODUTTORI E MARCHI
Marchi presenti nel mercato delle valvole di controllo.
Elenco orientativo, non una classifica: idoneità e gamma vanno verificate sul servizio.
Emerson FisherGlobo, rotative, trim e positioner.SAMSONLineari, rotative e autoazionate.Flowserve ValtekServizio generale e severo.Baker Hughes MasoneilanValvole e trim ingegnerizzati.Valmet NelesGlobo, segmentate e farfalla.IMI CCIAlte pressioni, vapore e rumore.Spirax SarcoVapore e utility industriali.ARI-ArmaturenRegolazione e attuazione.

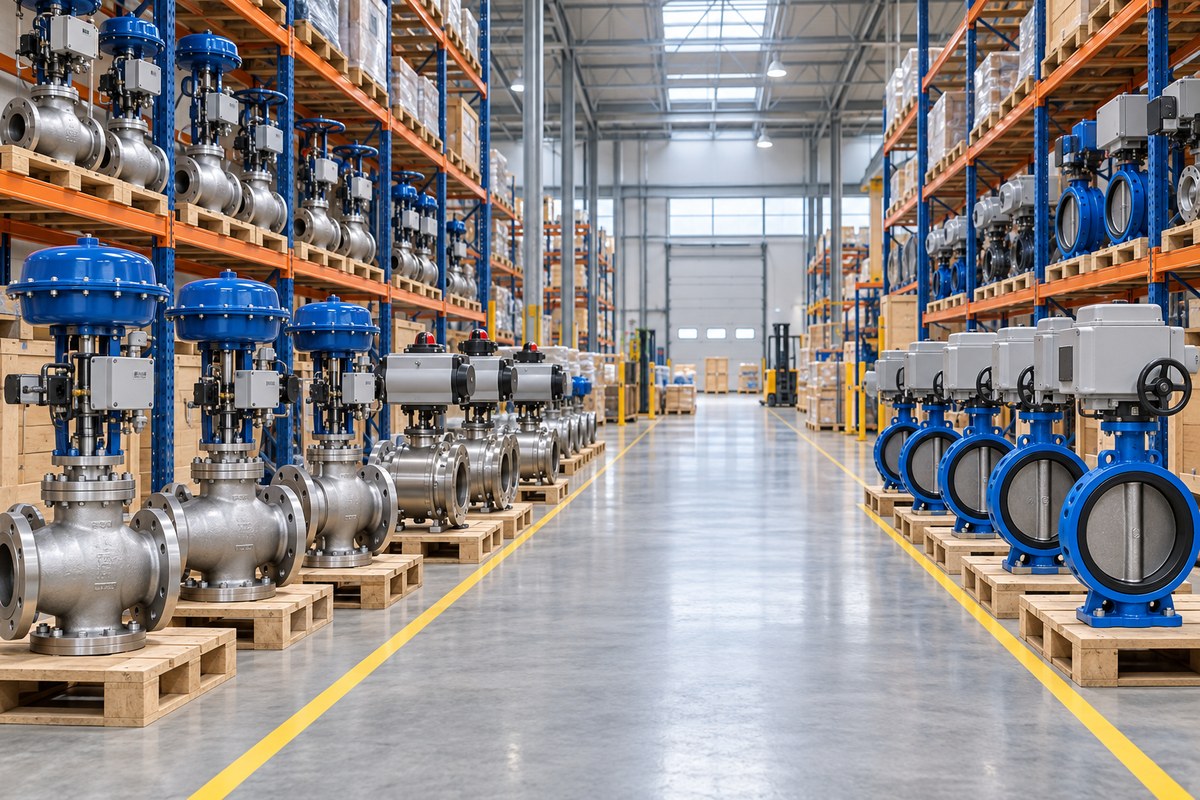

PRODUCI O DISTRIBUISCI VALVOLE DI CONTROLLO?
Scopri come collaborare con noi.
Per produttori, distributori e operatori tecnici interessati a nuove richieste.
COLLABORAZIONE TECNICA E COMMERCIALE
FAQ
Domande frequenti sulle valvole di controllo.
Come si dimensiona?
Si calcola Kv/Cv sui casi minimo, normale e massimo verificando i fenomeni critici.
Quando scegliere una valvola a globo?
Per precisione, ampia scelta di trim e Δp elevate.
Quando scegliere una V-ball?
Per alta capacità, rangeability e fluidi compatibili anche viscosi.
Una farfalla può regolare?
Sì, se curva, coppia, attuatore e positioner sono adatti alla modulazione.
Lineare o equipercentuale?
Dipende dalla caratteristica installata e dalla perdita di carico del sistema.
Che cosa sono Kv e Cv?
Coefficienti di capacità in sistemi unitari diversi.
Che cos'è la rangeability?
Rapporto tra massima e minima portata controllabile dichiarata.
Cavitazione o flashing?
Nella prima le bolle collassano; nel secondo persistono a valle.
Come si riduce il rumore?
Con sizing, velocità, trim, diffusori e silenziatori appropriati.
Che cosa significa fail-close?
La valvola chiude alla perdita dell'energia di attuazione.
A cosa serve il positioner?
Confronta comando e posizione reale, migliorando risposta e diagnostica.
Quali norme sono comuni?
IEC 60534 e ISA-75, oltre a norme di corpo e conformità applicabili.
Quanto costa?
Dipende da capacità, classe, materiali, trim, automazione e certificati.
Quali dati servono?
Fluido, Q, P1/P2, temperatura, DN/Class, funzione, segnali e certificazioni.
